Amarex KRT
Вертикальный одноступенчатый моноблочный погружной насос

   Область применения
   Погружные электронасосы применяются для перекачивания загрязненных вод любого рода в канализационном хозяйстве и промышленности, в частности, неочищенных сточных вод с длинноволокнистыми примесями и твердыми частицами, жидкостей с воздушными и газовыми включениями, а также необработанных и активных илов и сапропелей.

   Эксплуатационные данные
Подача до 6200 м3/ч, или 1700 л/сек
 Напор до 100 м
Мощность двигателя P2 от 0,8 до 320 кВт
Температура перекачиваемой среды до 60 °C
Степень защиты IP 68 по EN 60 529/IEC 529

   Привод
   Трехфазный асинхронный двигатель; может быть поставлен также во взрывозащищенном исполнении EEx d IIB T3 или T4; 400 В (варианты 230 В, 500 В, 690 В).

   Материалы
   Стандартное исполнение из серого чугуна;
   варианты материалов с износостойким отбеленным чугуном;
   варианты материалов с коррозионно- и износостойкой дуплексной сталью.

   Уплотнение вала
   всегда два не зависящих от направления вращения торцовых уплотнения в промежуточной камере, заполненной экологически безвредным маслом

   Подшипники подшипники качения с консистентной смазкой

   Условное обозначение (пример) Amarex KRT F 100-240/12 2X1G-170
   Расшифровка
Amarex KRT F 100-240/ 12 2 X 1 G -170
1 2 3 4 5 6 7 8 9

   1 - Типоряд
   2 - Тип рабочего колеса (D, E, F, K, S)
   3 - Размер проточной части
   4 - Типоразмер электродвигателя
   5 - Число пар полюсов
   6 -  Версия двигателя (U, X, Y, W)
   7 -  Код
   8 -  Исполнение по материалу
   9 -  Размер рабочего колеса
   Типы рабочих колес
Тип колеса Описание Внешний вид
D Открытое диагональное однолопастное рабочее колесо с режущей кромкой для сточных вод с твердыми и длинноволокнистыми примесями, а также с крупными включениями.
 - Неочищенные сточные воды
 - Смешанная вода
 - Сырой ил и сапропель
 -  Активный ил
 - Циркуляционный и горячий шлам		 Рабочее колесо с режущей кромкой тип D
E Однолопастное рабочее колесо для сточных вод с твердыми и длинноволокнистыми примесями и взвесями.
 - Неочищенные сточные воды
 - Смешанная вода
 - Сырой ил и сапропель
 - Активный ил
 - Циркуляционный и горячий шлам		 Рабочее колесо тип Е
F Свободновихревое рабочее колесо для жидкостей с твердыми и волокнистыми примесями, с крупными твердыми частицами, а также включениями газа и воздуха.
 - Неочищенные сточные воды
 - Активный ил
 - Циркуляционный и горячий шлам
 - Сырой ил и сапропель
 - Смешанная вода		 Свободновихревое рабочее колесо тип F
K Многоканальное рабочее колесо. Закрытое рабочее колесо многоканального типа для загрязненных, засоренных твердыми
частицами и зашламованных жидкостей.
 - Хоз-бытовые сточные воды
 - Промышленные сточные воды
 - Промышленные загрязненные воды
 - Фильтрат свалок отходов
 - Дождевая вода, ливневые сточные воды
 - Активный ил		 Многоканальное рабочее колесо
S Рабочее колесо с режущим устройством. Для экономичного перекачивания бытовых стоков с крупными и/или длинноволокнистыми примесями.
 - Хоз-бытовые сточные воды
 - Загрязненная вода
 - Фекалии		 Рабочее колесо с режущим устройством


   Исполнение по материалу:
   Основные узлы погружных насосов KSB
   изготавливаются из:
   - серого чугуна (JL1040)
   - отбеленного чугуна (JN 3029)
   - дуплексной стали (1.4517) или других технически равноценных материалов.

Исполнение Описание
G Стандартное исполнение основные узлы из серого чугуна
G1 Как G, а рабочее колесо из дуплексной стали
G2 Как G, а рабочее колесо из отбеленного чугуна
GH Как G, а рабочее колесо и промежуточный корпус из отбеленного чугуна
H Детали проточной части из отбеленного чугуна; торцовое уплотнение с экранированной пружиной
C1 Основные узлы из дуплексной стали с эластомерным сильфонным
торцовым уплотнением и винтами из А4
C2 Основные узлы из дуплексной стали; торцовое
уплотнение с экранированной пружиной; винты из 1.4462 и электрокабель
с изоляцией из химически стойкого материала Tefzel




   Сравнение материалов
Европейский стандарт DIN Аналогичный материал по ASTM
JL1040 GG-25 A 48 Класс 35 B
JN 3029 0.9635 A 532 II C 15% CrMo-Hc
1.4517 1.4517 A 743 CD 4 MCU
1.4021 1.4021 A 276 Тип 420
1.4401 1.4401 A 276 Тип 31 6
1.4462 1.4462 A 182 FXM-19
1.4571 1.4571 A 276 Тип 31 6 Ti
C45 + N C45N A 576 Gr. 1045
1.0038 + Z STTZN оцинкованная сталь
NBR NBR NBR (Бутадиен-нитрильный каучук)
FPM FPM FKM (Фторкаучук)


Графики (технические параметры, рабочие точки)

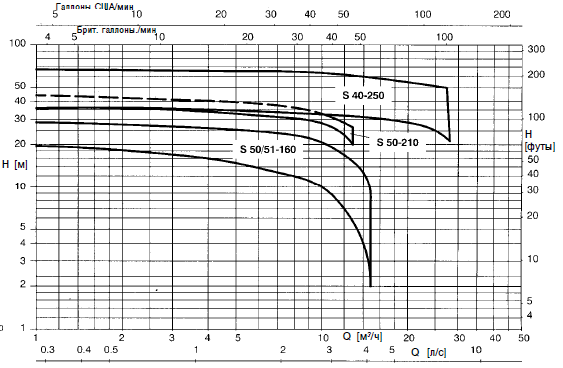

   Amarex KRT 40, 50 2-полюсные, тип колеса S, исполнение по материалу G, GH
График Amarex KRT

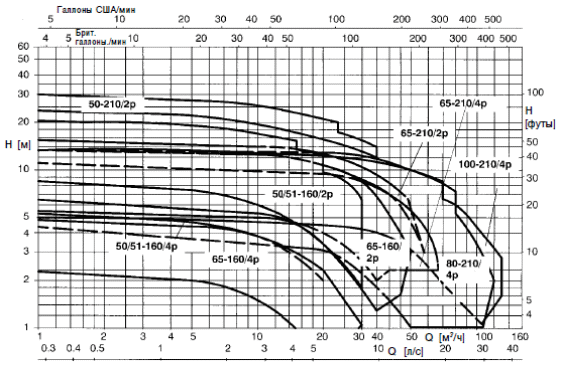

Amarex KRT 50, 65, 80, 100  2-х и 4-х полюсные, тип колеса F, исполнение по материалу G, GH
График Amarex KRT

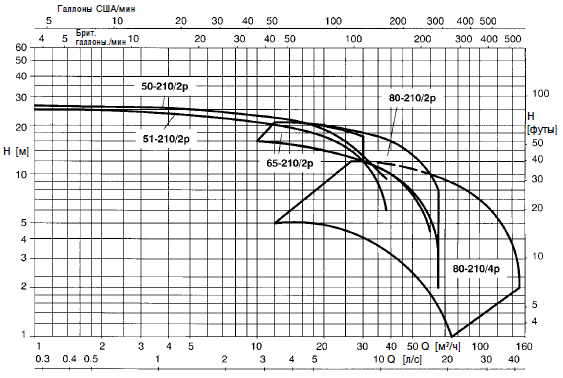

Amarex KRT 50, 65, 80  2-х и 4-х полюсные, тип колеса E, исполнение по материалу G, GH
График Amarex KRT

Amarex KRT 80, 100, 150  2-х, 4-х и 6-ти полюсные, тип колеса F, исполнение по материалу G, GH
  Amarex KRT type F

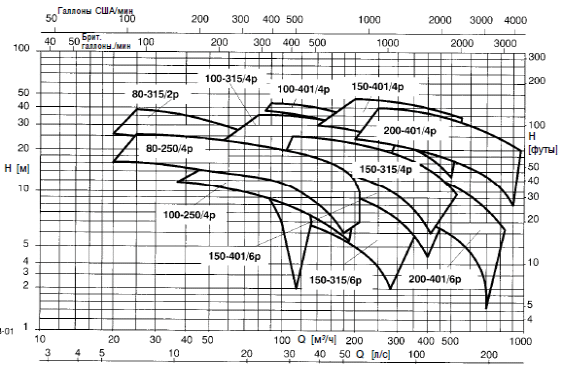

Amarex KRT 80-200  2-х, 4-х и 6-ти полюсные, тип колеса E, исполнение по материалу G, GH
Amarex KRT type E

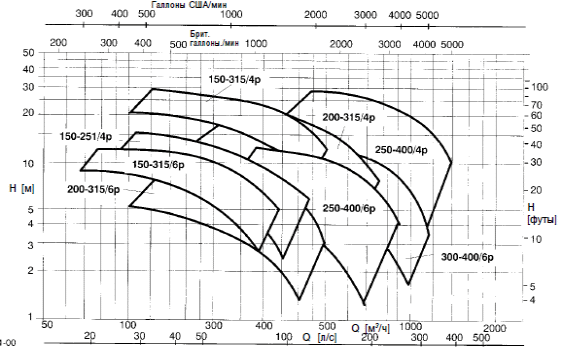

Amarex KRT 150, 200, 250, 300, 4-х и 6-ти полюсные, тип колеса D, исполнение по материалу G, GH

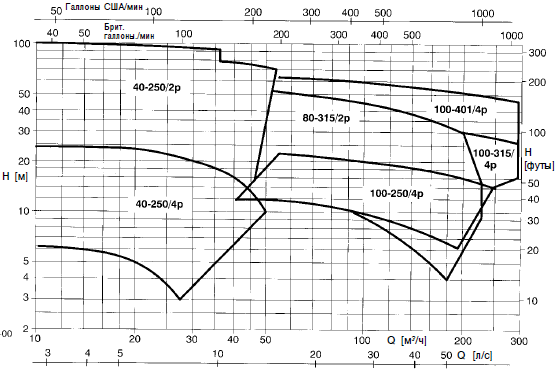

Amarex KRT 40, 80, 100, 2-x, 4-х полюсные, тип колеса K, исполнение по материалу G
Amarex KRT

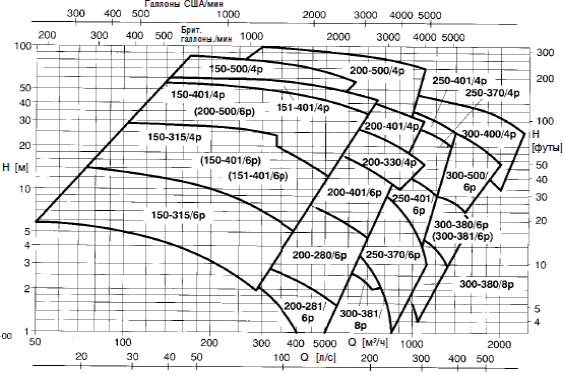

Amarex KRT 150, 200, 250, 300, 4-х, 6-ти, 8-ми полюсные, тип колеса K, исполнение по материалу G
Amarex KRT type K

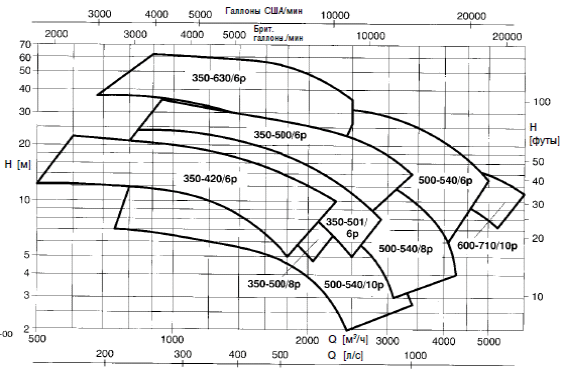

Amarex KRT 350, 500, 600,  6-ти, 8-ми, 10-ти полюсные, тип колеса K, исполнение по материалу G
Amarex KRT type K

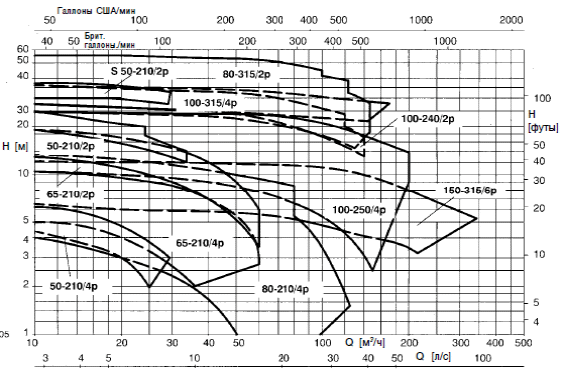

Amarex KRT 50, 65, 80, 100, 150 2-x, 4-x,  6-ти полюсные, тип колеса F,S
исполнение по материалу H, C1, C2
Amarex KRT type S

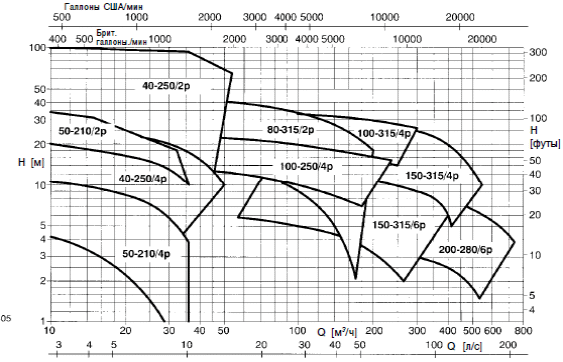

Amarex KRT 40, 80, 100, 150, 200,  2-x, 4-x,  6-ти полюсные, тип колеса K
исполнение по материалу H, C1, C2
Amarex KRT type K

   Графики (технические параметры, рабочие точки) в формате pdf здесь

   наверх>>

Вертикальный одноступенчатый моноблочный погружной насос Amarex KRT
Цена от  5165,84 Euro
